Kubernetes是一个开源的容器集群管理平台，可用来自动化部署、扩展和运维应用容器。关于这个平台本身的各组件及具体功能不在本文讨论范围，本文主要关注kubernetes的网络方案。在讨论网络之前有必要先了解下相关概念，这些概念和网络息息相关。
基本概念
Containers是最小的资源单位，用于轻松地打包应用程序及相关配置。但在kubernetes中，容器不是操作的最小单位，甚至容器本身对kubernetes是不可见的，而是通过包装在外面的Pod进行资源的管理。
Pods是最小的部署单位，是部署在kubernetes中的应用的一个实例。可包含一组相关容器，Pod内共享的存储资源，一个唯一的网络IP以及一些选项配置容器该怎样运行。Pod中的所有容器共享一个网络IP，容器间可直接用localhost访问。
Replica sets是ReplicationController的下一代实现，它和后者基本上是一样的，除了对选择器Selector的支持不一样。该控制器用来保证始终都有一定数量的Pod副本在运行，它会自动替换故障/被删除/被终止的副本。也就是说，少于设定的固定数量时，会自动创建到达该数量；多于该数量时，会自动删除到该数量。官方不建议直接使用该控制器，可用更高层的Deployment来管理。
Deployment为Pods和Replica sets提供了声明更新，也就是说该控制器用来保证达到你描述的期望状态。使用该控制器可以方便的更新Pods(滚动升级)，如更新了容器镜像；可以方面的回滚到之前的部署版本；可以随时暂停和启动部署。
Service有时也被称为微服务，是一个抽象的概念，它定义了一组Pods以及访问它们的策略。Pods是通过标签选择器Label Selector被集合在一起的。该抽象层屏蔽了后端的Pods副本，对外呈现一个访问入口。这样即使后端被替换，对外也是不感知的。所以，不管是对内还是对外提供的功能，都以Service作为服务入口是合理的做法。
Service和Deployment可以看作是同一级的概念，Service用于Pods对外提供服务的管理，Deployment用于Pods本身的管理。以上各个概念之间的关系如下图：
Nodes是指kubernetes集群的节点，提供能力的机器，如虚拟机等，这里列举一下便于下面的网络讨论。
网络方案

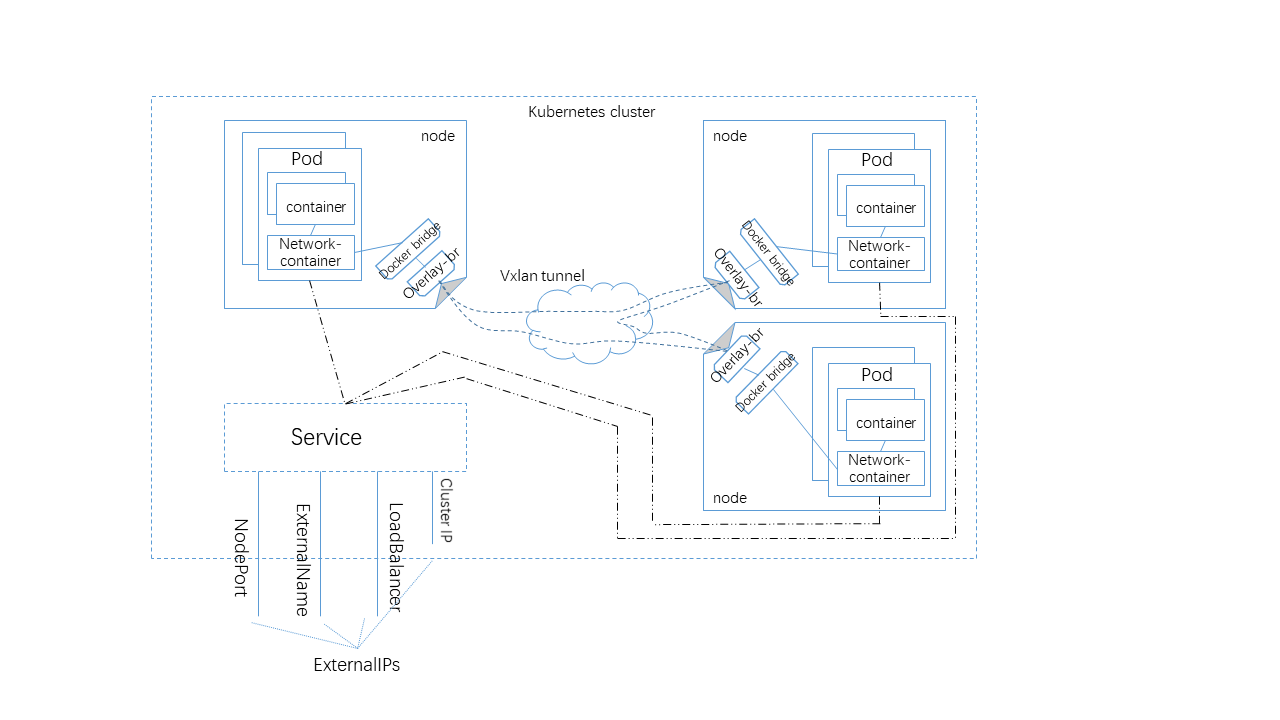

基于以上的概念，可以看到涉及到的网络通信有容器间的通信，Pod间的通信，服务间的通信，跨节点的通信，以及延伸一下跨集群的通信。那么这些网络通信在kubernetes里都是如何实施的呢？kubernetes官方给出了一个使用OpenVSwitch的网络方案。这里基于这个网络方案图扩展一下，试图涵盖所有的网络连接类型。如下图所示，针对每种网络连接类型，后面会详细讨论。
Container-to-Container
上面我们已经提到，kubernetes不会直接操作容器本身，对外呈现的最小操作单位是Pod，这里容器之间的通信是指一个Pod内的容器之间如何通信。我们观察一个Pod里的资源时，会发现有一个自己启动的pause容器，这个容器的作用是为Pod提供网络，所有其他的容器(也就是我们通过模板启动的容器)，都是共享pause容器网络的。在实现上，如Docker提供了--net=container:ID这样的选项。
每个pod对外呈现一个唯一的IP，Pod内的各容器共享这个IP，也就是说各容器处于同一网络空间中，可直接使用localhost互相访问，需要注意的是各容器使用的端口不能冲突，可以认为IP:Port能够唯一确定一个容器。类比一个系统内的多个网络进程。
Pod-to-Pod
kubernetes网络实现基于以下三个原则：
- 所有容器和其他容器的通信不需要NAT
- 所有
node和容器间的通信不需要NAT - 容器自己看到的IP就是对外呈现的IP
那么，这是如何做到的呢？在同一node时，是通过容器网桥实现的，如Docker默认使用的网桥Docker0；在跨node通信时，是通过node间的overlay network实现互联的，如flannel, OpenVSwitch提供的VxLAN tunnel。官方列举了更多的overlay network实现，参考链接。
Pod-to-Service
作为前端的Service与作为后端的Pods之间是通过kubernetes的组件kube-proxy实现通信的。kube-proxy为Service实现了虚拟IP的形式，即ClusterIP。有两种代理模式，userspace和iptables。
userspace模式下，需要在本node上分配proxy port，该port被代理到后端的Pods，这样来自ClusterIP:Port的信息被重定向到proxy port，然后代理到后端的Pods。iptables模式下，kube-proxy通过直接增删iptables规则实现重定向转发。它比userspace模式更快更可靠，缺点是当前Pod无响应时，它无法自动重试其他Pod，需要借助readiness probes实现。
关于两种模式更详细的描述参考官网文档
Service-to-External
Service是以ClusterIP的形式对外提供服务的，但ClusterIP是集群内的虚拟IP网络。那么和集群外是如何通信的呢？可以通过以下方式实现：
-
NodePort:kubernetes从配置的端口范围(默认配置30000-32767)内分配一个端口，每个节点都会把该端口上的信息转发到Service中。这种方式可以通过集群内的任一节点NodeIP:NodePort访问到Service。这意味着整个集群最多只支持6万多个这种类型的服务。该类型的服务同样会分配一个内部的ClusterIP。 -
LoadBalancer: 依赖于外部云提供商提供的服务均衡器，这同样需要kubernetes有相应的插件支持，具体的服务均衡策略由外部均衡器负责，信息将被定向到后端的Pods。这种类型的服务下，某些云提供商支持配置LoadBalancerIP，除此之外，上述的ClusterIP和NodePort也同样会分配以便正确的路由到Service。 -
ExternalName: 该类型和上述几种不一样，它不需要代理或转发，它是通过kube-dns解析CNAME记录的方式重定向url实现的。
从上面可以看出，ClusterIP, NodePort, LoadBalancer这三种类型是层层嵌套实现的。但对云提供商没有严格要求这样做，只是目前的API是这样的。
除了这几种服务类型之外，还可以使用ExternalIPs实现集群内外的互通，所谓的ExternalIP是指能够被路由到kubernetes节点的IP的，在公有云上，也就是我们所说的公网IP。ExternelIPs可以和任一类型的Service一起使用。
具体配置模板可参考官网文档
总结
至此，已涵盖网络方案图里的所有通信类型。在使用上做几点总结：
-
Pod(应用)的各Container(进程)通信可以看作是VM上各进程间的通信，Pod类似VM。 -
Pod作为功能提供方时，以Service方式提供，屏蔽后端的具体实现，不直接对外暴露Pod。 -
集群
node间的overlay网络不要和大网互通，保持集群的私密性。需要和外部交互时，通过Service。 -
集群内外通信，大网IP充足时，使用
ExternalIPs，不拘泥于Service类型，否则使用NodePort，私有集群下基本够用。
